滅菌缶 JV-1059

1960年代に『公益財団法人 実験動物中央研究所』において無菌動物の作出及び育種繁殖を行う為に開発されたビニールアイソレータと共にビニールアイソレータ内で使用する飼料・飲料水やケージ等資材の滅菌を行う為に開発された物です。

－特長－
１．胴部・底部及びフィルター抑えアミは全てステンレス製のメッシュアミを使用。
２．底部フィルター抑えリング用ビスは胴部に貫通孔を設ける事無く、直接胴底部に溶接加工する事でハンダ付け等をなくした。
３．開口部及びアミ等の接続は完全溶接とした．４．以上の変更の結果、腐蝕の防止また、酸を用いた洗浄にも対応可能となった。

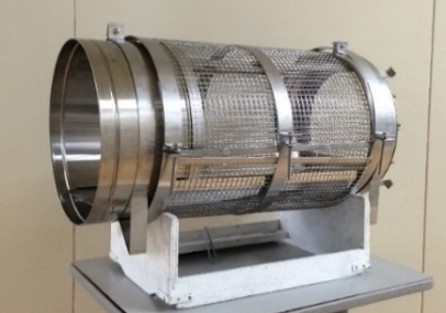

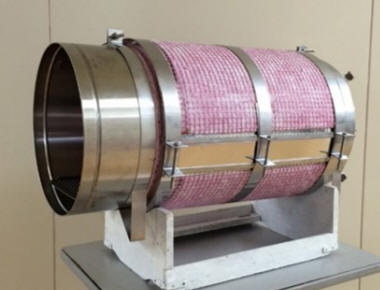

滅菌缶本体  滅菌缶完成品
滅菌缶本体 滅菌缶完成品

滅菌缶全使用部品  開口溶接部  滅菌缶底部  フィルター押えアミ
滅菌缶全使用部品 開口溶接部 滅菌缶底部
　(内部より) 		フィルター押えアミ

滅菌缶の主な仕様

品名 仕様・材質 数量 重量(㎏)
本　体　( 胴　部 ) 開口部:Φ315×170㎜(ステレス・0.7㎜) 1 3.5
底部：Φ315×70㎜(ステレス・0.7㎜)
胴部：Φ315×360㎜(ステレス10㎜目メッシュ・線径1.5㎜)
フィルター抑えアミ ステンレス製10㎜目メッシュ・線径1.5㎜)450×1000 1 0.65
脚 付 き バ ン ド ステンレス製(巾30㎜×0.7㎜) 2 0.72
胴部締め付けバンド ステンレス製(巾30㎜×0.7㎜) 3 0.84
底部フィルター抑えリング ステンレス製(巾35㎜×0.7㎜)10㎜目メッシュ付ビス穴12カ所 1 0.27
引出しアミ ステンレス製　：　213×583×1.3t(Φ6㎜穴加工) 1 0.96
付属ビス バンド用：M6×70㎜(蝶ナット付) 5 0.4
底部フィルター抑えリング用：M6蝶ナット 12
フィルター押え板 1 0.63
合計重量 6.42
※　合計重量にはエアフィルターは含まれていません。
